五軸橋切機原理詳解：五軸5+1是什么意思？——佳梆數控技術科普

五軸5+1橋切機是什么？一文講透它的原理與核心優勢

在石材加工行業，五軸5+1橋切機正成為越來越多工廠的“主力設備”。但對于剛接觸這類設備的朋友來說，常常會有這些疑問：

• 五軸5+1到底是什么意思？

• 它和普通的三軸、四軸有什么區別？

• 多出來的軸能帶來什么實際價值？

• 我的加工場景需要用到五軸嗎？

這篇文章，我用最通俗的方式，把這些問題一次性講清楚。

一、什么是“五軸5+1”？

先拆解這個名稱。

“五軸”指的是五個運動軸

一臺五軸橋切機，通常包含以下五個運動軸：

有了這五個軸，機頭可以在空間內實現任意角度的定位與加工。這就是五軸聯動的核心價值——不移動板材，只靠機頭動作，就能完成各種復雜造型。

“5+1”中的“+1”是什么？

“5+1”通常指在五軸的基礎上，增加第二個加工動力頭。常見配置是：

• 主鋸片：負責大切、開料、45°切割

• 輔主軸：負責銑削、鉆孔、磨邊、雕刻

建議配圖2：雙動力頭結構圖（鋸片+主軸）

“+1”的本質是功能集成——一臺設備同時具備大切與精細加工能力，無需在切割機和雕刻機之間來回切換。

二、五軸橋切機 vs. 三軸/四軸：本質區別在哪里？

為了理解五軸的價值，先看看低軸數設備的局限。

一個直觀的例子：

加工石英石臺面的45°斜邊拼縫：

• 三軸/四軸：需要將板材傾斜放置，或使用角度工裝，效率低、精度差

• 五軸：機頭直接傾斜45°，一刀完成，精度可達±0.02mm

三、五軸5+1的核心技術原理

1. 五軸聯動：空間插補算法

五軸聯動的本質是數控系統實時計算五個軸的協同運動。當切割一個曲面時，系統需要同時控制X/Y/Z的位置和A/C的角度，確保刀尖始終沿著預定軌跡運動，同時保持刀具與工件表面的最佳接觸角。

關鍵技術點：

• RTCP功能（旋轉刀具中心點控制）：無論機頭如何旋轉，刀尖點始終保持在編程軌跡上

• 刀具長度補償：自動補償刀具磨損帶來的誤差

2. 雙動力頭切換

鋸片與主軸的切換，通常通過自動換刀機構或雙頭結構實現：

• 鋸片：大功率（15-22kw），用于大切、開料、45°切割

• 主軸：高轉速（6kw風冷），用于銑削、鉆孔、磨邊、雕刻

價值點：一臺設備完成五道工序，減少上下料次數，避免多次裝夾帶來的累積誤差。

3. 智能輔助功能

現代五軸橋切機通常集成以下功能，進一步提升效率：

四、五軸5+1能帶來哪些實際優勢？

優勢1：一次裝夾，完成全部加工

傳統加工流程：大切開料 → 換雕刻機開孔 → 換磨邊機倒角 → 多次裝夾，多次對刀。

五軸5+1：板材上料后，切割、銑孔、磨邊、倒角、雕刻一次性完成。

效率提升：綜合加工時間減少30%-50%。

優勢2：復雜造型一次成型

羅馬柱的螺旋紋、弧面拼花、異型陰角、馬肚邊……這些傳統需要多工序、多設備配合的復雜造型，五軸聯動一次成型。

精度保障：避免多次裝夾的對刀誤差，重復定位精度可達±0.02mm。

優勢3：板材利用率最大化

通過拍照排版功能，設備自動將切割路徑優化排列，充分利用板材邊角料。實際應用中，板材利用率可提升15%-20%。

經濟效益：按年加工1000張板材計算，節省的材料成本可觀。

優勢4：降低人工依賴

• 激光定位+自動對刀：操作師傅無需手動對刀

• 拍照排版：無需人工劃線、排版

• 自動翻轉臺面：重型板材裝卸無需多人配合

用人成本：新員工培訓1-2天即可上崗，熟練師傅需求降低。

五、什么樣的加工場景最適合五軸5+1？

六、佳梆數控五軸5+1橋切機方案

在了解了五軸5+1的原理與優勢后，我們再來看佳梆數控的解決方案。

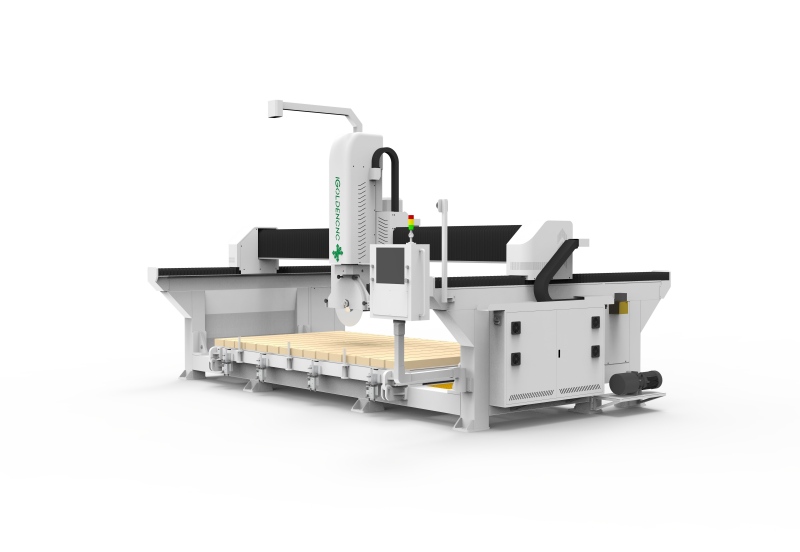

佳梆數控五軸5+1橋切機（型號：iGS-B3620 Pro）的核心配置：

售后保障：整機24個月保修，非人為損壞免費提供配件并承擔運費；終身免費在線技術支持。

七、總結

五軸5+1橋切機，本質上是一臺集大切、精加工、異型加工于一體的多功能設備。它的核心價值在于：

• 五軸聯動：一次裝夾完成任意角度、任意曲面加工

• +1雙動力頭：鋸片+主軸，一臺設備覆蓋切、銑、鉆、磨、倒角

• 智能化輔助：拍照排版、激光定位、自動對刀，降低人工依賴

對于石英石臺面加工、巖板切割、異型石材雕刻等場景，五軸5+1是目前性價比最高的解決方案之一。
